レベル 1/72 Uボート IX C型建造記 その3 -2018/02/05-

久方ぶりのUボート IXC型の更新となりました(^^;

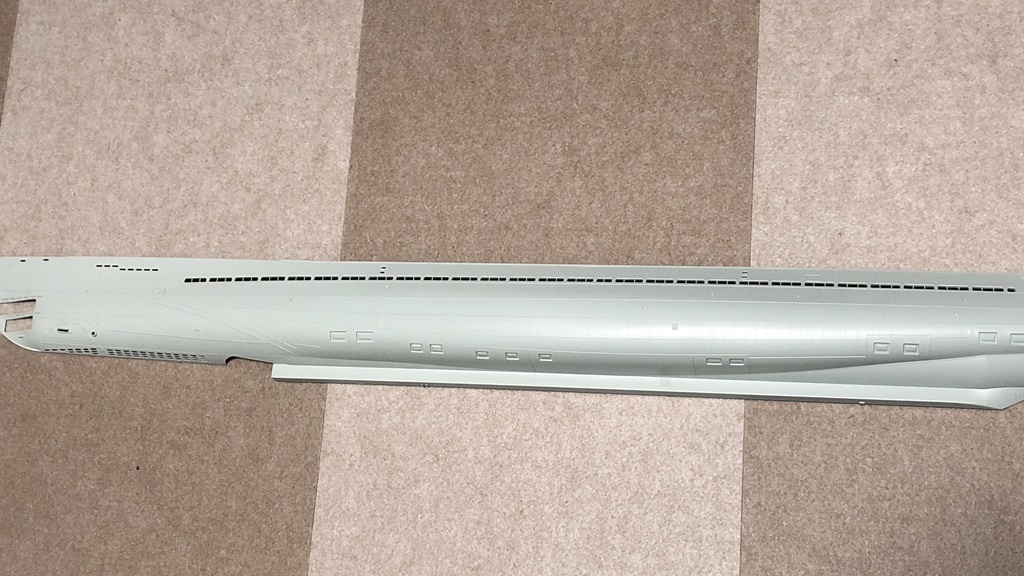

昨年末からぼちぼちとフリーフラッドホールの穴開けをしており、前回からだいぶ間が開いたものの、ようやっと前部船体のフリーフラッドホールの穴開けが全て終わりました。

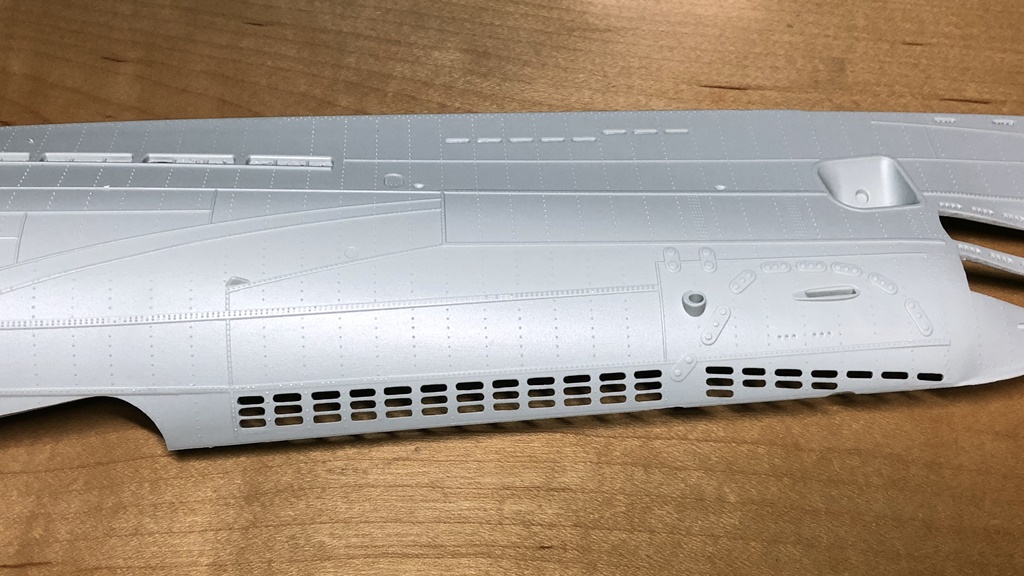

まずは左舷側。

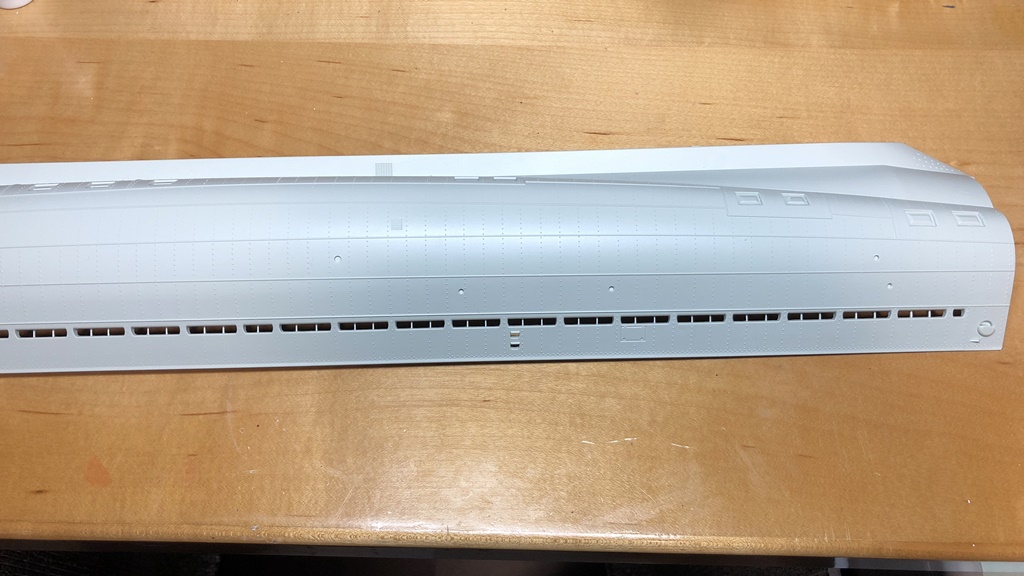

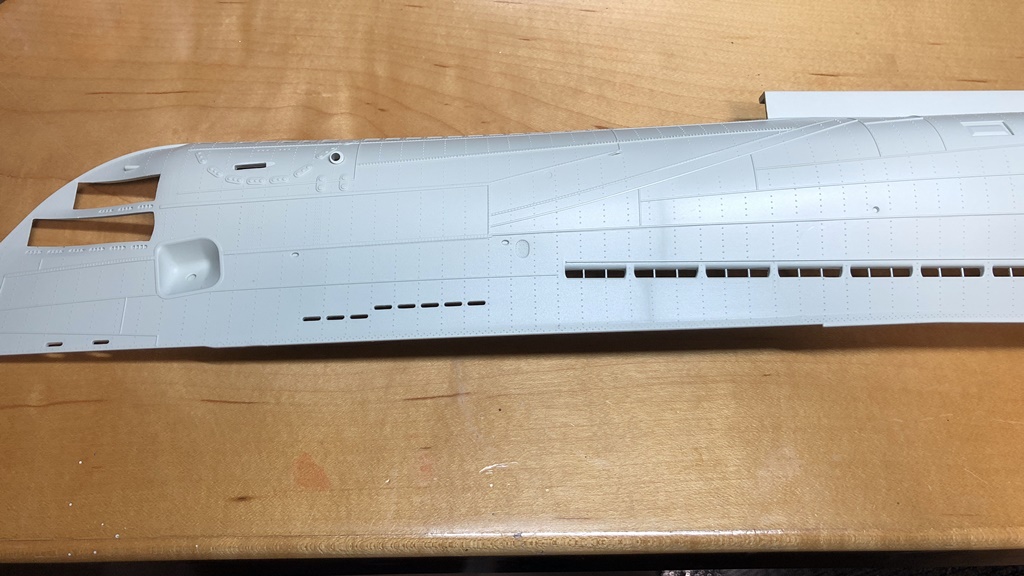

そして右舷側を開口です。

フリーフラッドホールの穴開けが終わったので、これで船体の接着が出来るのですが、その前に横舵のリンケージ部分の加工が必要です。
Uボート VIIC型の時は、リンケージロッドを外装にしたのですが、今回は横舵のシャフトに直接アームを取り付けて内装のリンケージにします。

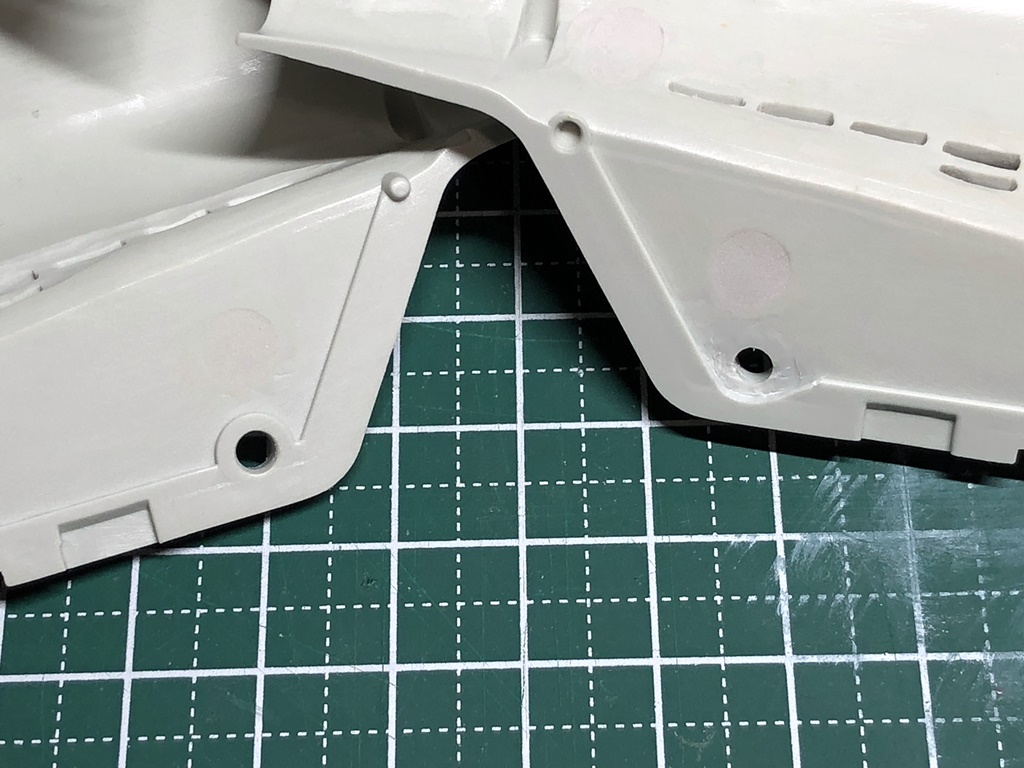

そのために、シャフトの軸受けとなる部分の周りを削ってやります。

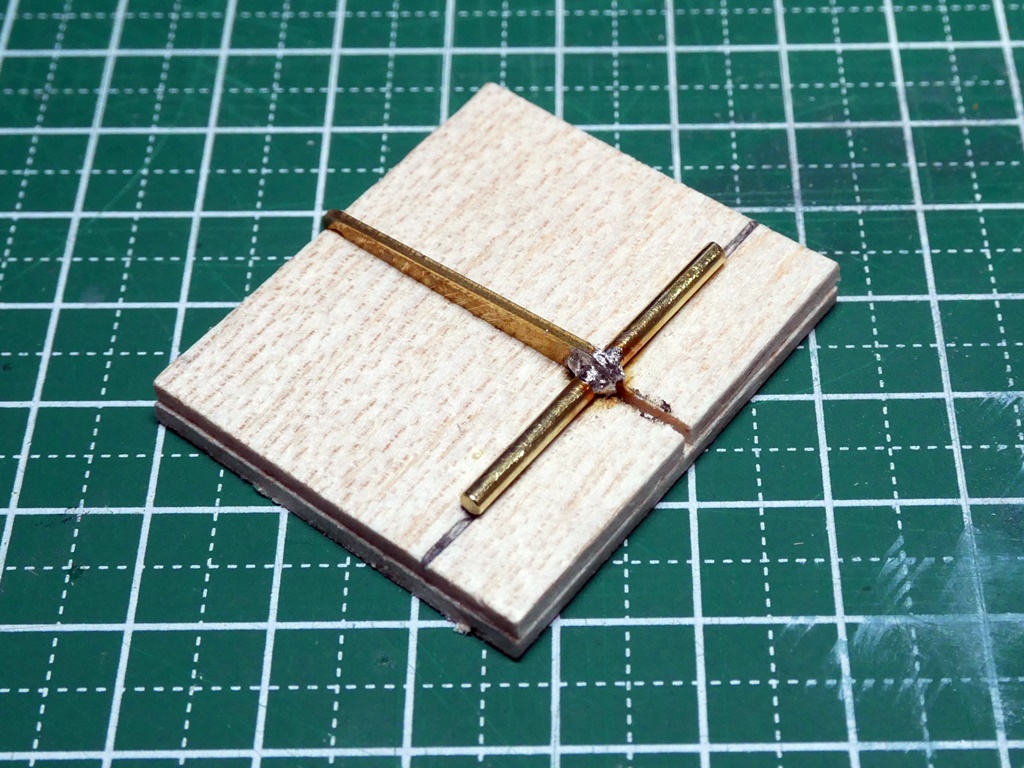

横舵を取り付けるシャフトと、リンケージ用のアームはバルサで治具を作ってハンダ付けしました。
こういった直角を出したりといった加工の時は、ちょっと面倒でも治具など作ると実際に作る時に楽です。
ちなみに、シャフトはΦ2mm、アームは1mm厚の真ちゅう版です。

ハンダ付け終わって、余分なハンダはヤスリで削ります。

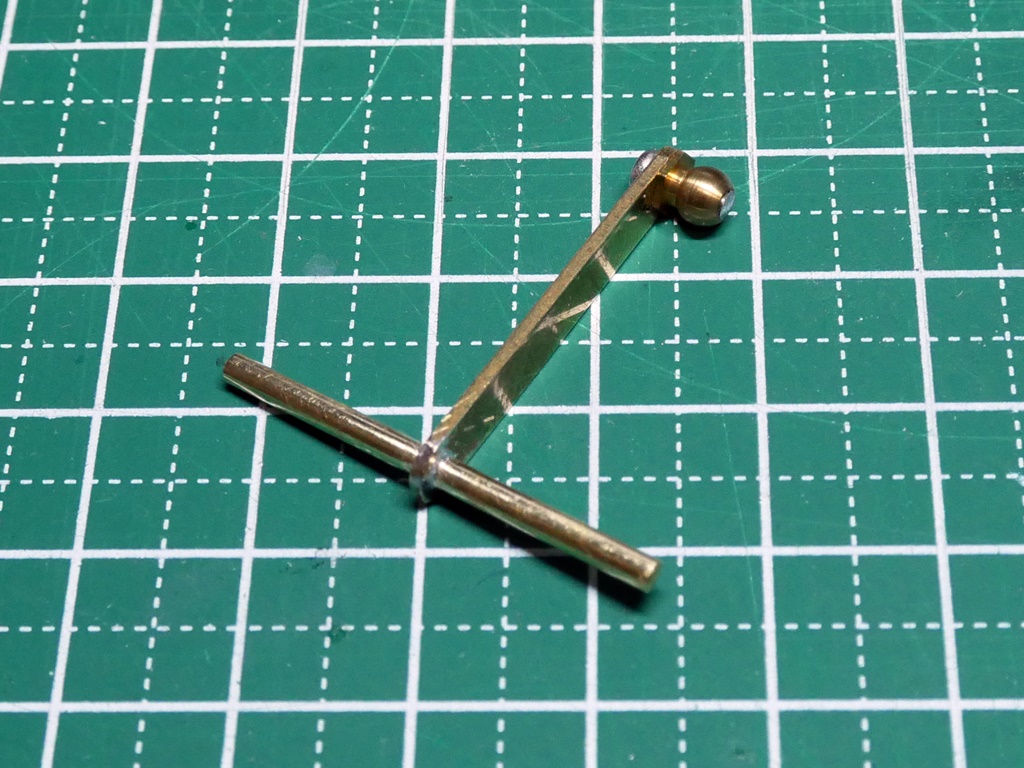

リンケージ側にはΦ3.8mmのボールリンクを取り付けました。

さてとこれで船体の接着をと続けたいところですが、船体内部にもう少し加工をしてから接着をする事とします。
