1/350 軽巡三隈 建造その5

スポンサーリンク

三隈建造記、5回目。
今回は砲塔回りの工作を進めます。

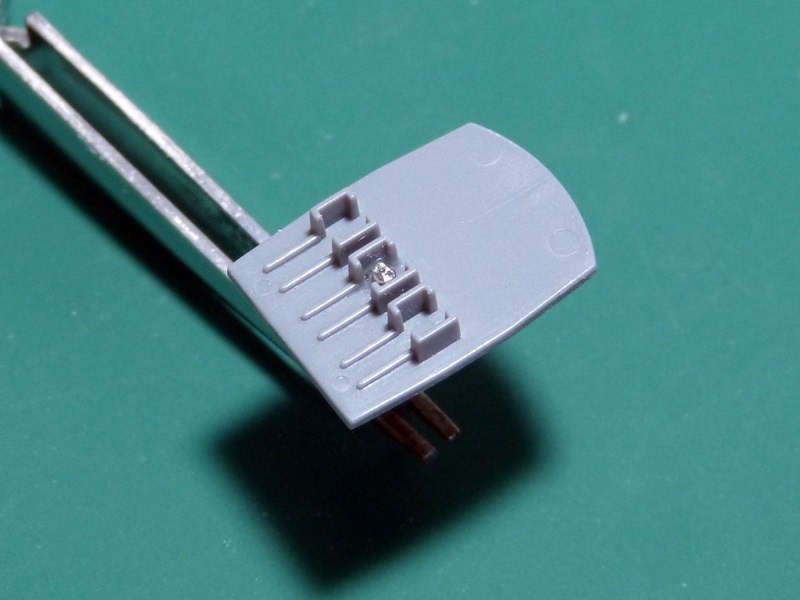

砲塔の下部パーツには砲塔基部のポリキャップに差し込むシャフトパーツがあるのですが、切断して穴を開けてΦ1.5mmのステンレス線を接着しました。
P1040242

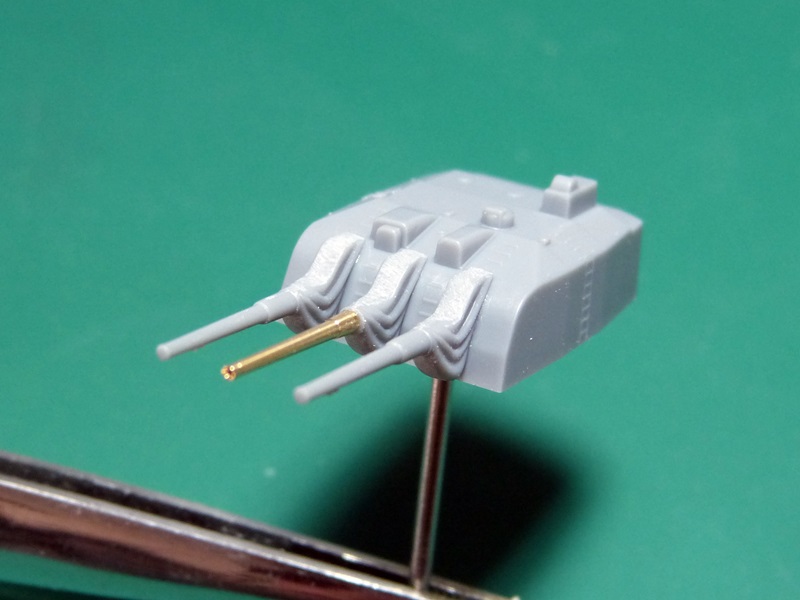

砲身は真ちゅう製のパーツを使用します。
プラの砲身を3つとも接着してから、一本ずつ切り離して真ちゅうの砲身を接着します。
これで砲身の角度や間隔を簡単に揃えることが出来ます。
P1040246 P1040248

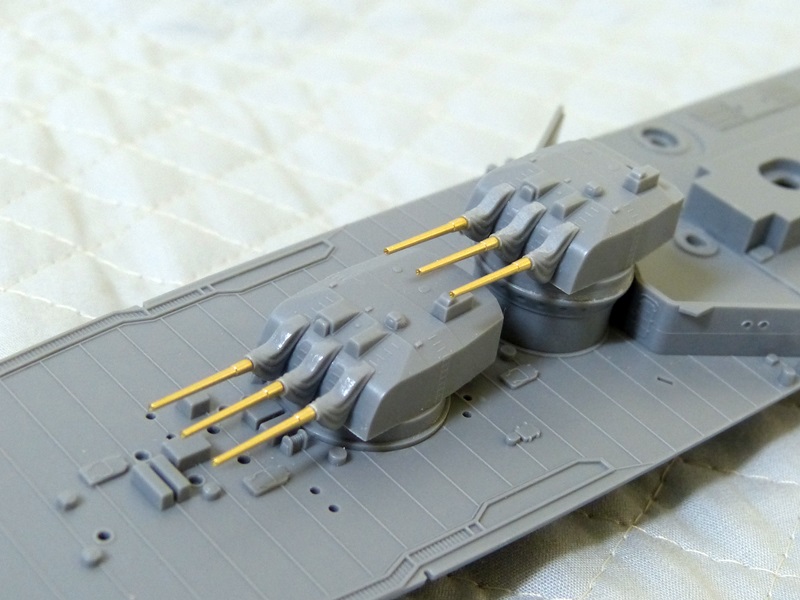

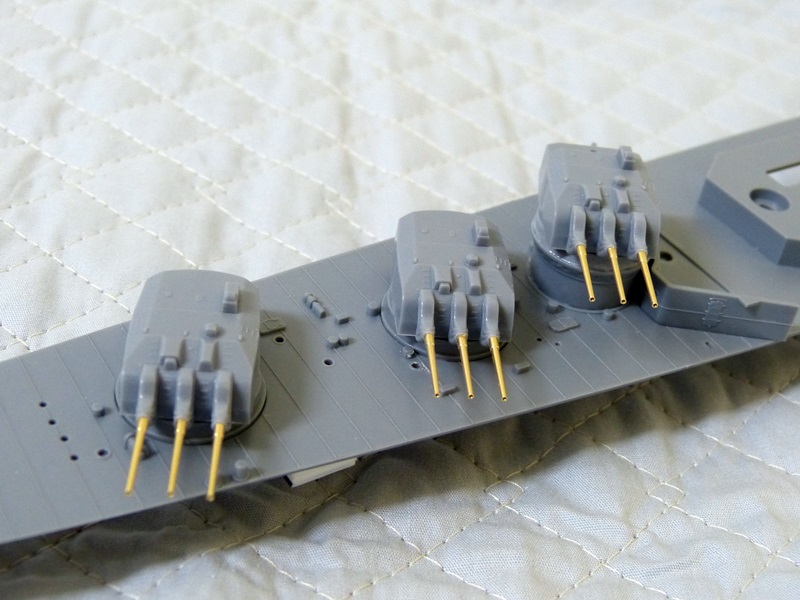

砲塔を載せてみましたが、なかなか良いですね(笑)
P1040254 P1040255

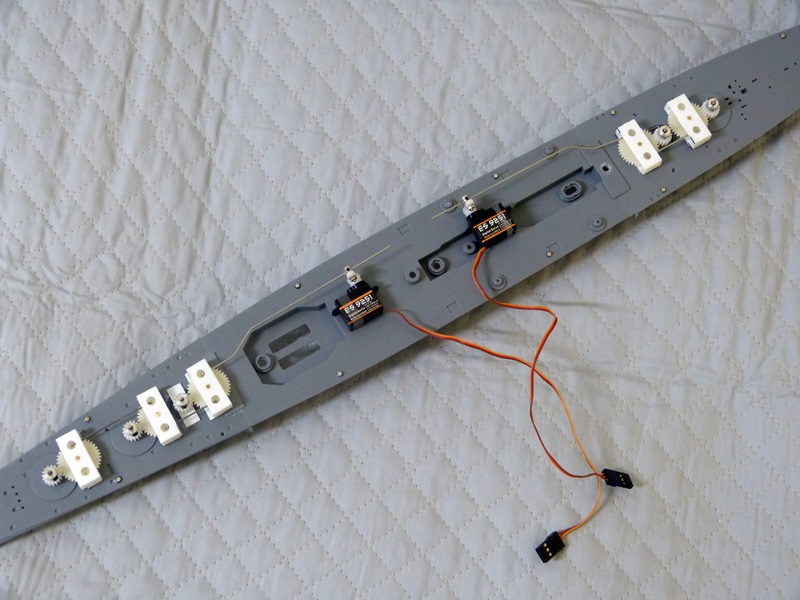

砲塔旋回用のサーボは、E-MAXのES9251へ変更してみました。
トルクが0.3kg/cm弱と小さいマイクロサーボですが、問題無く動きます。
(ES9051のトルクは0.8kg/cm)
P1040253

砲塔が動く様子を動画にしてみました。
1番から3番の砲塔はセンター出しをきちんとしていないので、左右の旋回角度が異なっていますが、完成時にはきちんと合わせます(^^;
サーボにはKOGさんSC11サーボコンバータを使って、速度を遅くしようかと思っていたのですが、サーボの動き自体がそれほど速くないので、この位ならこのままで良いかなと思います。
プロポのボリュームで、1~3番と4、5番砲塔を別個に動かしていますが、後でミキシング掛けます(^^;

コメント

  1. yoshi より:

    雲山さん こんばんわ(^∀^)/

    ( ̄ー ̄?)…..??アレ??サーボ1個で前後を動かすリンケージだったと思ったのですがサーボ2個?に変更ですか? 甲板裏にサーボとなるとちょっと重心が高くなりそうな・・・ どんな感じに仕上がるのか楽しみにしています(^∀^)/

    • 雲山 より:

      yoshiさん、こんばんは(^_^)/
      サーボは前から2個ですよ。
      さすがに1個だと前後の砲塔が同時に動いてしまうのと、動作方法を変えられないのでやりません(^^;
      3gサーボを2個使っていて、かなり軽量には仕上がりましたが、さらに重心は下げたいので、上部構造物の軽量化などやっていきます(笑)

  2. ミチシルベ より:

    さすがぁ~、雲山さん!!
    きっちりとした動き。
    コンパクトに、まとまっていますね^^b

    • 雲山 より:

      ミチシルベさん、こんばんは。
      ありがとうございます(^_^)
      スムーズに動くか心配だったのですが、思いの外きちんと動いてくれてほっとしました(笑)
