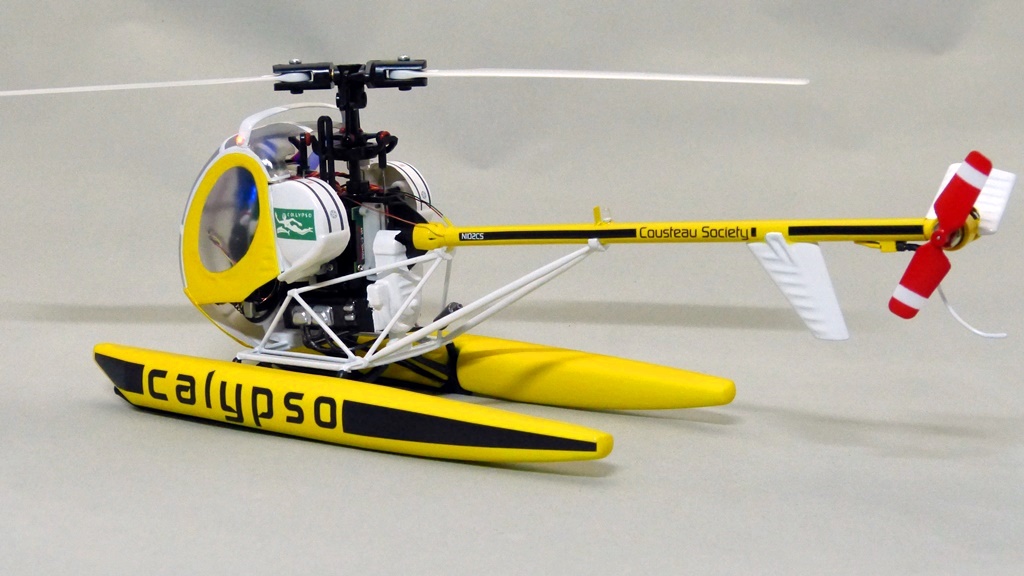

Hughes 269 Calypso

Heli Scale Qualityから出ている“Hughes 269 Calypso”のキットを、Blade mCP Xをベースに作ってみました。

“Hughes 269 Calypso”はSchweizer 300のファミリーとなるモデル269が元になっています。
“Calypso”はギリシャ神話に出てくる海の女神の名前ですが、この場合当該機が搭載されていた海洋観測船カリプソ号の名前でもあります。

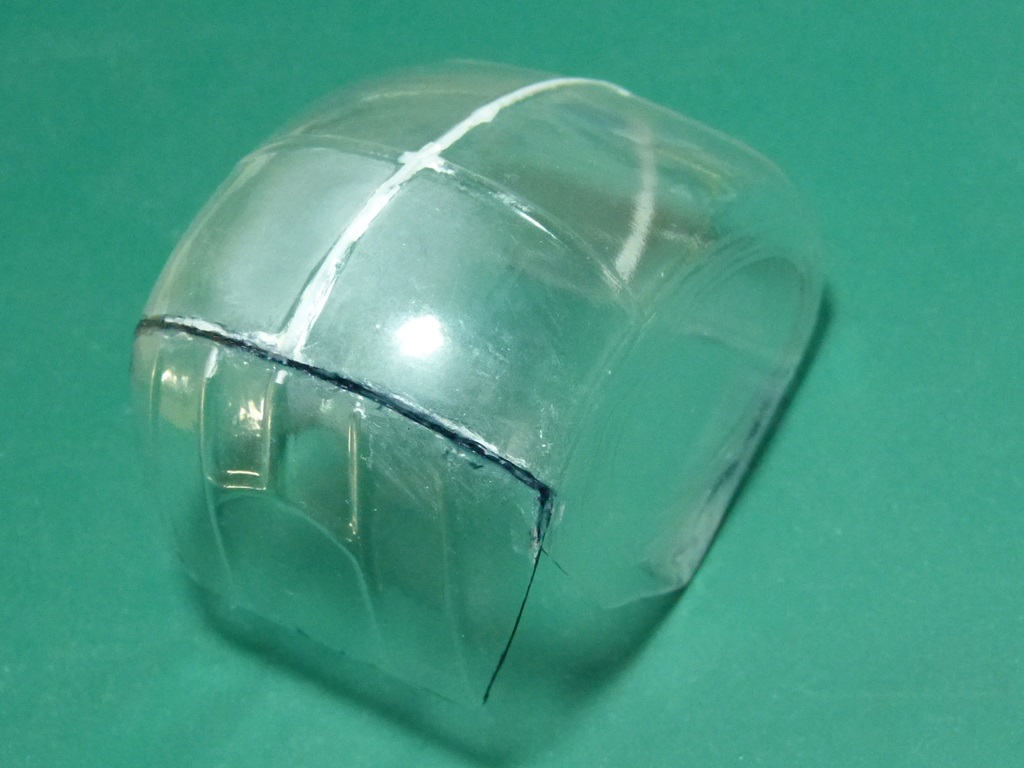

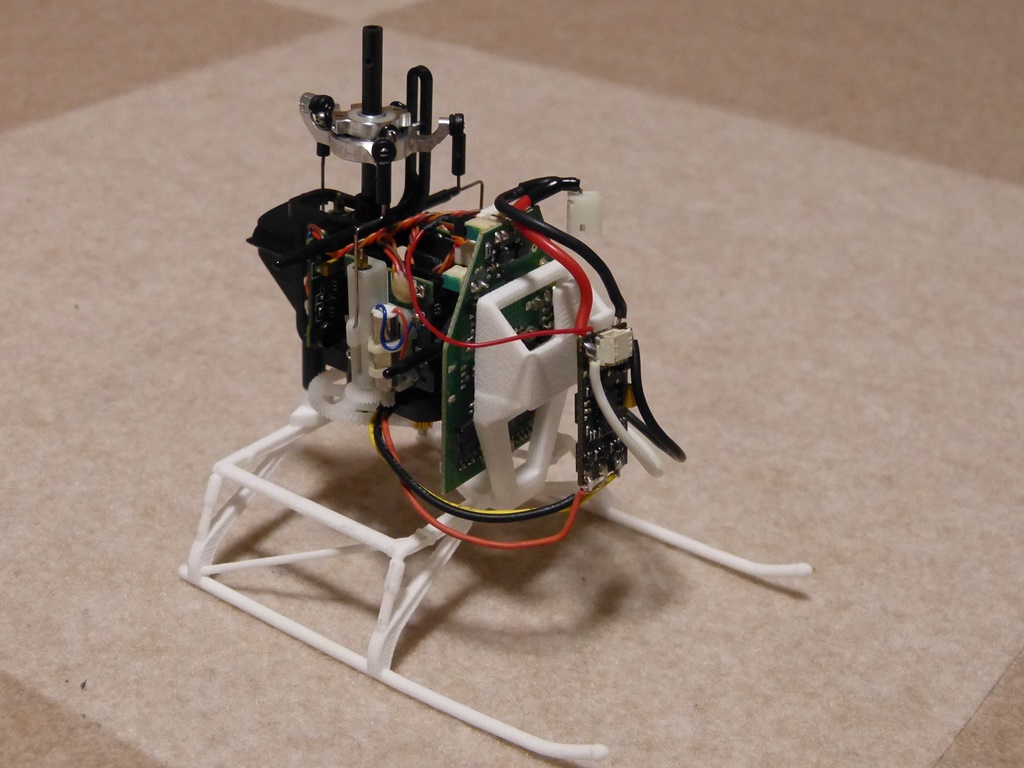

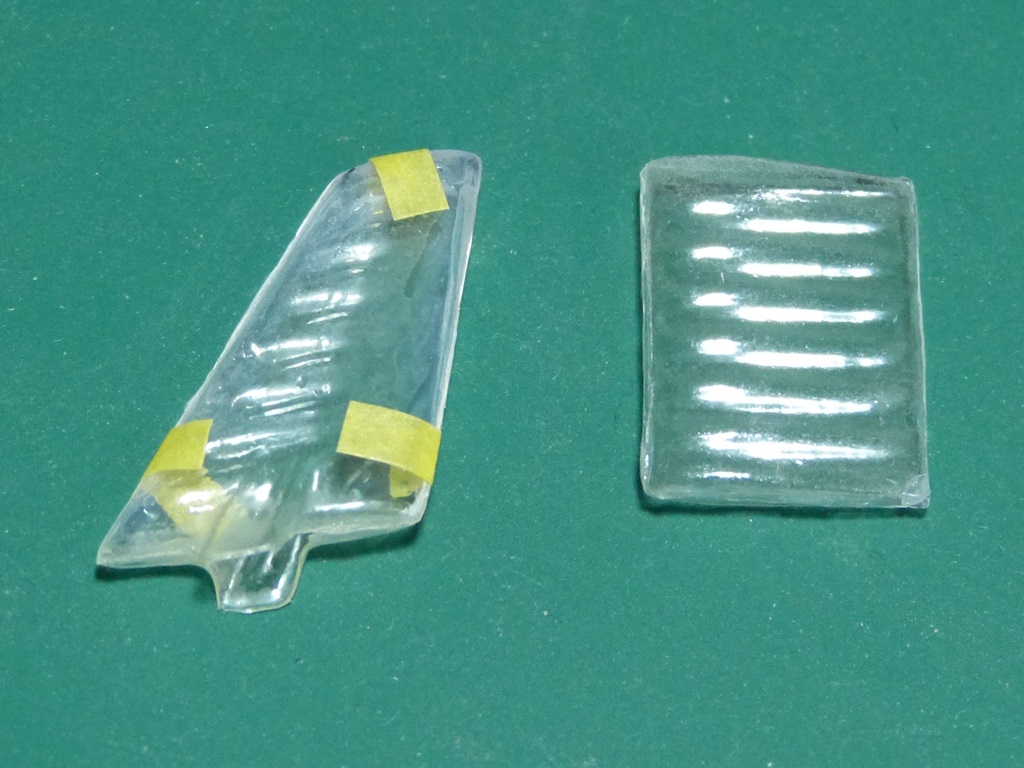

キット自体は、バキュームフォーム加工されたPET樹脂製のキャノピーなどのパーツに、3Dプリントされたフレームパーツを組み立てて作ります。

フロートを付けるとさすがに重くなって、ノーマルのブラシモーターでは厳しいので、メインモーターをブラシレスに換装しています。

元のキットからの変更点として、電飾の追加をしています。

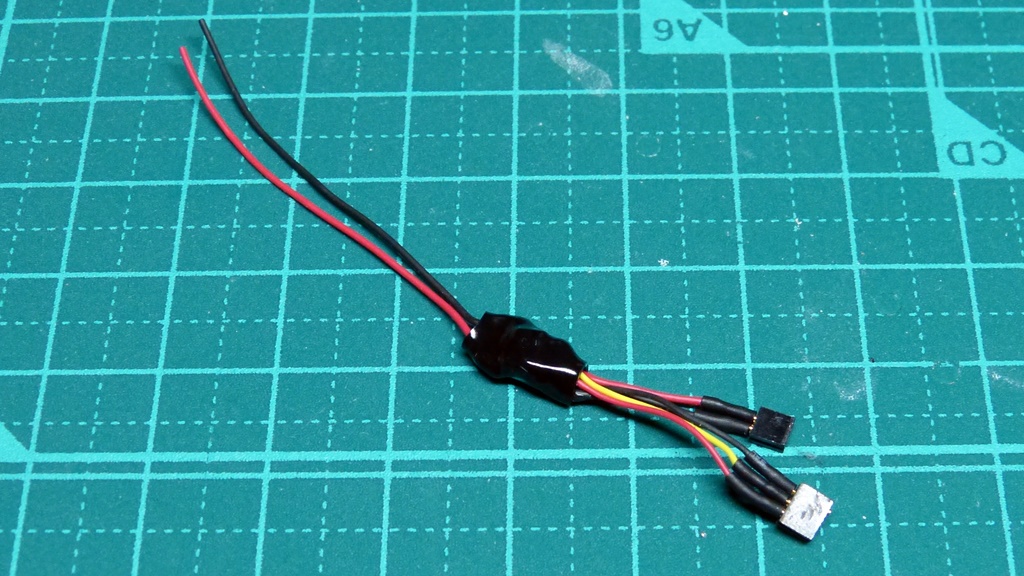

回路自体はいつものPICで作成し、テールブーム上の航行灯のみ赤色LEDの点滅にしています。

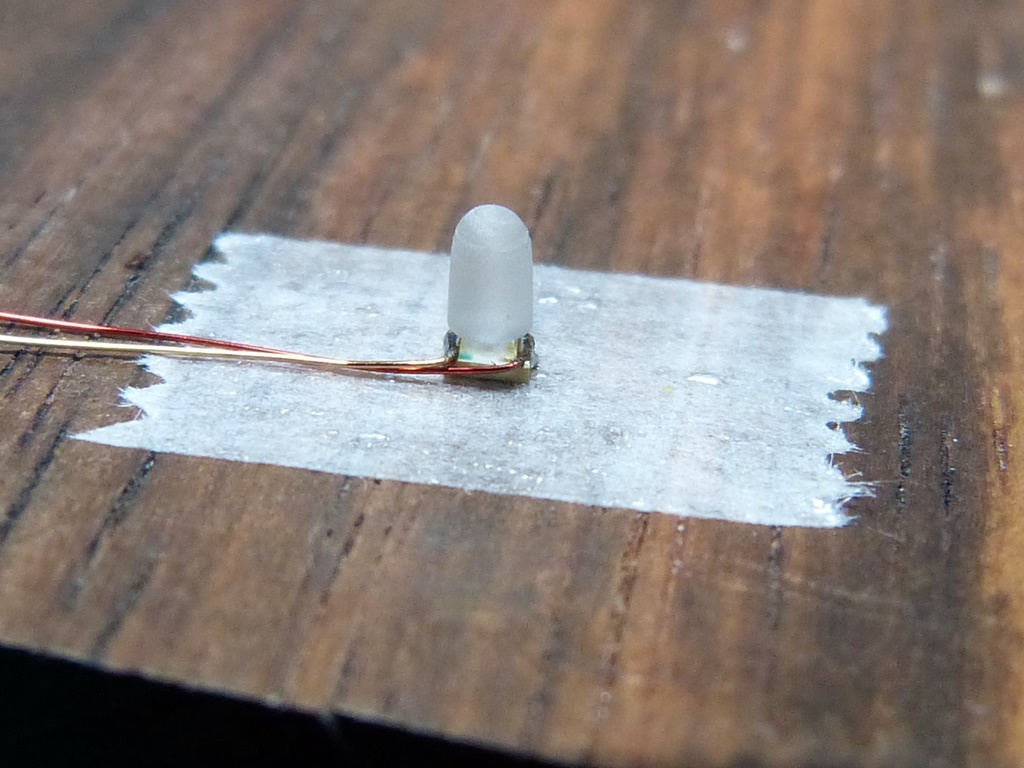

このテールブームの航行灯は、チップLEDの上に透明なプラ棒を乗せて作っています。


ブログでのHughes 269 Calypso製作記事は以下からどうぞ。
Hughes 269 Calypso

縮尺 1 : 32
メインローター直径 -mm
テールローター直径 -mm
全長 -mm
重量 -g(バッテリーを除く)
メインモーター ブラシレスモーター(HK 14000KV) + XP-7A
テール駆動 φ6mm ブラシモーター(MicroMotor Warehouse 0615)
バッテリー 1S 3.7V 330mAh(Nanotech)
就役 2017年5月
退役 2017年11月
[2017/11/26:更新]
